在水下探測、地形測繪與水文監測領域，超聲波測深儀的性能核心在于其“耳目”——換能器。為適應復雜水下環境與多樣化探測任務，業界常提出將不同頻率集成于單一換能器的需求，以期實現淺水高分辨率與深水強穿透力的兼顧。例如，集成低頻(如10kHz)與高頻(如200kHz)的方案，便能同時應對大范圍摸底與精細結構識別的挑戰。

　　然而，多頻率物理集成絕非簡單拼接，其本質是聲學設計與物理尺寸的精密平衡。不同頻率對應截然不同的壓電陶瓷晶片尺寸與振動模式。低頻要求晶片直徑更大，以產生波長較長的聲波實現遠距穿透;高頻則需較小尺寸，以產生指向性更集中、分辨率更高的短波。若要將10kHz與200kHz這兩個跨度極大的頻率集成于一體，根據聲學原理，其低頻單元(10kHz)的陶瓷片直徑需達到約200mm，整體換能器尺寸相應增大，直徑約250mm，厚度約50mm。這決定了此類產品必然是面向特定重型、固定安裝場景的定制化解決方案，而非通用便攜設備。

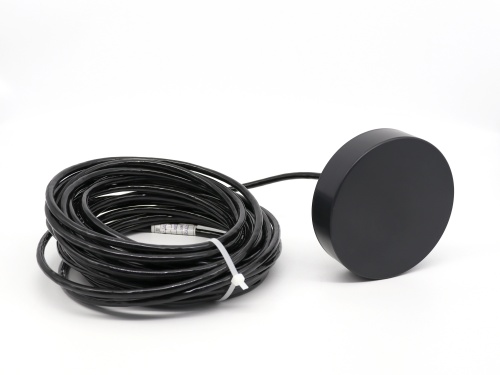

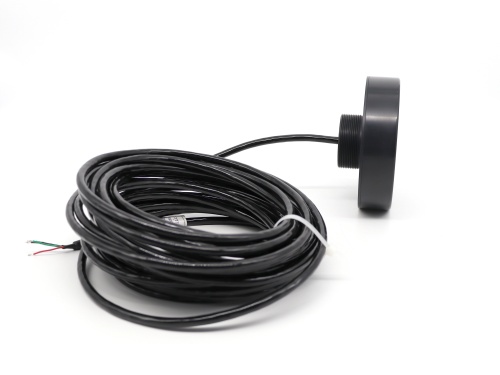

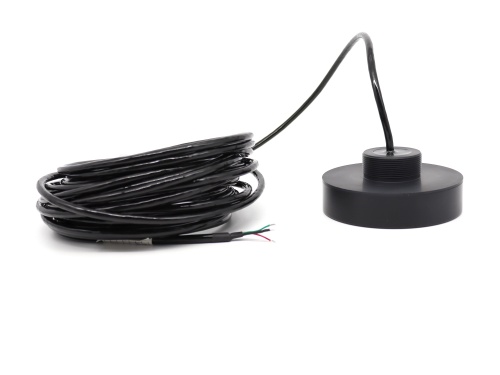

　　目前，更主流且實用的集成路徑是選擇頻率更為接近的組合。例如，現有型號DYW-200-50K所采用的20kHz/200kHz雙頻設計，便在尺寸、性能與通用性之間取得了良好平衡，已成功應用于多種水上測繪場景。

　　選擇單頻、雙頻或是特殊頻率組合，取決于最終應用的核心訴求：是追求極限探測深度、關注水下細節分辨率，還是必須嚴格控制設備體積與重量。大禹電子基于深厚的聲學設計與制造經驗，不僅能提供成熟的雙頻產品，更能為客戶進行深度定制。從頻率選擇、結構設計到密封與可靠性驗證，我們可提供全面的技術分析，協助客戶將具體的水下探測需求，轉化為穩定、可靠的最優換能器解決方案。
