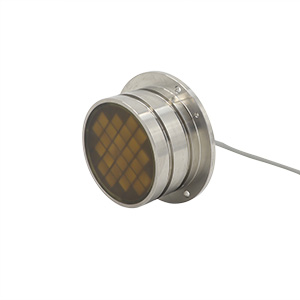

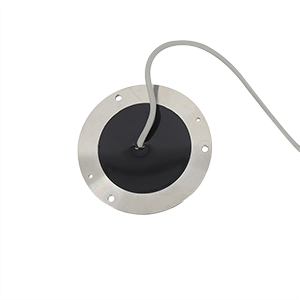

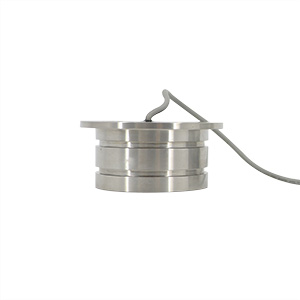

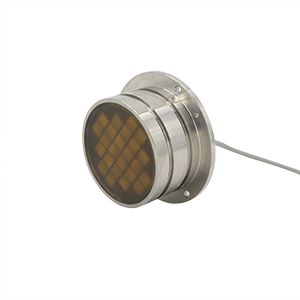

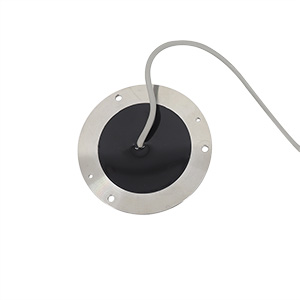

DYW-88K-200B成孔質量檢測儀換能器
名稱：成孔質量檢測儀換能器
型號：DYW-88K-200B
最小阻抗：150Ω±20％
工作溫度：-40～+80℃
頻率：中心頻率：90KHz±5% 帶寬（-3dB）:±20%
工作電壓：峰值電壓＜2250Vpp
本產品適用于：樁基檢測換能器、成孔質量檢測儀換能器
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標
項目 | 技術指標 | 實物圖片 |
名稱 | 88KHz普通型換能器 |
|
型號 | DYW-88K-200B | |
頻率 | 中心頻率：90KHz±5% 帶寬（-3dB）:±20% | |
最小阻抗 | 150Ω±20％ | |
電容量 | 2000pF±20％ @1KHz | |
靈敏度 | 空載驅動電壓：500Vpp，距離0.7m，回波幅度5.0V | |
工作電壓 | 峰值電壓＜2250Vpp | |
工作溫度 | -40～+80℃ | |
壓力 | ≤10公斤或者1MPa | |
角度 | (波束寬度)半功率角@-3dB：18°±10%；銳度角：44°±10%； | |
外殼材質 | 不銹鋼 | |
用途 | 樁基檢測換能器 | |
安裝尺寸 | 詳見產品結構圖 | |
防護等級 | IP68 | |
重量 | 450g±5％（線長：50cm） |

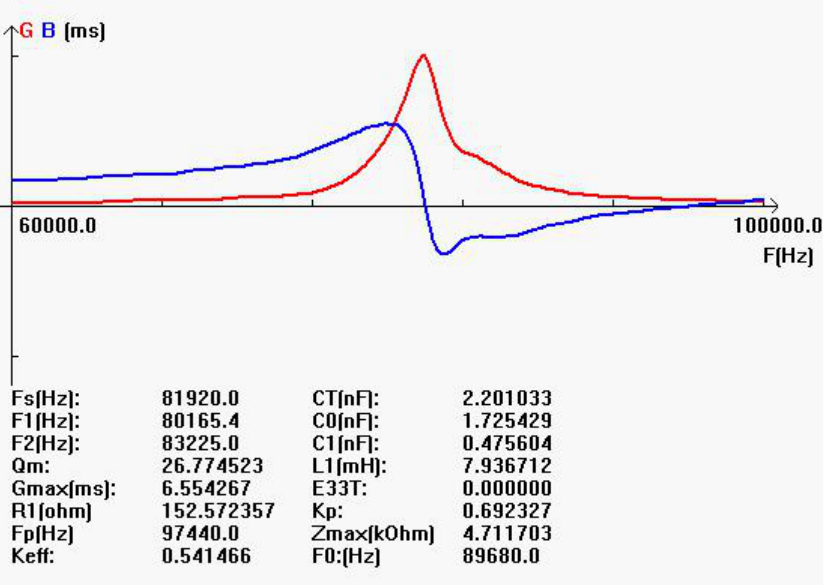

二、換能器的導納曲線圖

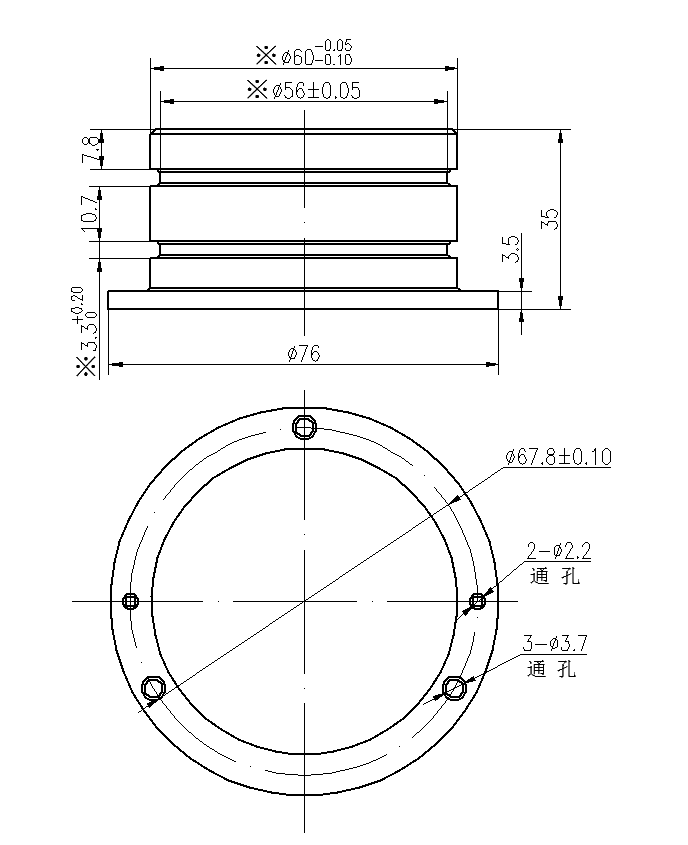

三、換能器產品結構圖
